Мнемосхемы тактильные на пластиковой и металлической основе


Скачать каталог готовой продукции Доступная среда

Скачать каталог готовой продукции Доступная среда:

В каталоге предоставлен большой ассортимент продукции для людей с ограниченными возможностями.

Для скачивания каталога «Доступная среда» пройдите регистрацию на сайте или войдите в личный кабинет.


Акция

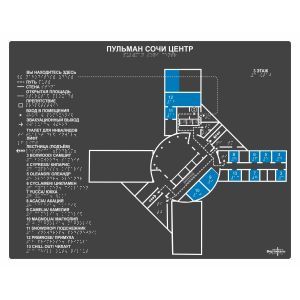

Тактильная мнемосхема - это план территории: открытой местности, этажа здания, отдельной комнаты. На нем указаны элементы, находящиеся внутри: комнаты, кабинеты, лестницы, коридоры, переходы, информационные стойки и прочее.

перейти в раздел

Мнемосхема тактильная, для помещений, PVC3, 630х800

Арт. 905-3-PVC3-630x800

Мнемосхема тактильная эконом ПВХ 3 мм индивидуальная

Арт. 905-3-PVC3

Мнемосхема тактильная, для санузла, PVC3, 321х411

Арт. 905-3-PVC3-321x411

Мнемосхема тактильная, для помещений, PVC3, 470х610

Арт. 905-3-PVC3-470x610

Комплекты с системой вызова

Комплект мнемосхемы с кнопкой вызова помощи персонала с наиболее подходящими видами креплений-это быстрое готовое решение для адаптации Вашей организации в сфере информационного обеспечения МГН в рамках государственной программы "Доступная Среда"

перейти в раздел

Мнемосхема с СВП, фотолюм, прямая, PVC3

Арт. 904-3-FT-10311

Мнемосхема с СВП, полноцвет, прямая, AKP4

Арт. 903-3-AKP4-10311

Мнемосхема, с СВП, моно, стойка верт, PVC3

Арт. 901-3-PVC3-10035-2i

Стойка горизонтальная для мнемосхемы р-ра 470х610мм с торцевой подсветкой

Арт. 10994

Мнемосхема с СВП, полноцвет, наклонная, PVC3

Арт. 903-3-PVC3-10033

Стойка горизонтальная с мнемосхемой 470х610мм

Арт. 10994-1

Индивидуальные

В данном разделе Вы можете заказать индивидуальную мнемосхему с необходимыми размерами. Стоимость мнемосхемы можно рассчитать в карточке товара, достаточно выбрать одну из представленных мнемосхем и ввести необходимые размеры!

перейти в раздел

Мнемосхема тактильная полноцвет., толщиной 10 мм

Арт. 903-3-PVC10

Мнемосхема тактильная фотолюминесцентная ПВХ 3 мм индивидуальная

Арт. 904-3-FT

Мнемосхема тактильная ABS полноцветная

Арт. 903-3-ABSG

Мнемосхема полноцвет индивидуальная оргстекло 3 мм

Арт. 903-3-ORG3

Мнемосхема тактильная монохром оргстекло 3 мм индивидуальная

Арт. 901-3-ORG3

Мнемосхема тактильная ПВХ станд., толщиной 10 мм

Арт. 908-3-PVC10

Мнемосхема тактильная ГОСТ, композит 4 мм, монохром, инд

Арт. 901-3-AKP4-G

Мнемосхема тактильная, ГОСТ, сталь 2 мм, полноцвет, инд

Арт. 903-3-ST2-G

Мнемосхема тактильная ГОСТ, оргстекло 3 мм, монохром, инд

Арт. 901-3-ORG3-G

Мнемосхема тактильная ГОСТ, оргстекло 8 мм, полноцвет, инд

Арт. 903-3-ORG8-G

Мнемосхема тактильная ГОСТ, ПВХ 5 мм, полноцвет, инд

Арт. 908-3-PVC5-G

Мнемосхема тактильная ГОСТ, композит 4 мм, полноцвет, инд

Арт. 903-3-AKP4-G

Индивидуальные с рамкой

перейти в раздел

Мнемосхема тактильная ПВХ станд., толщиной 5 мм с рамкой 24мм, золото, инд

Арт. 908-3-PVC5-G-24

Мнемосхема тактильная AKP с рамкой 10мм, золото, монохром, инд

Арт. 901-3-AKP4-G-10

 Мнемосхема эконом ПВХ 3 мм с рамкой 24мм, серебро, инд

Арт. 905-3-PVC3-S-24

Мнемосхема тактильная композит полноцветная с рамкой 10мм, золото, инд

Арт. 903-3-AKP4-G-10

Мнемосхема тактильная ПВХ с рамкой 24мм, золото, монохром, инд

Арт. 901-3-PVC3-G-24

Мнемосхема тактильная ABS полноцветная с рамкой 24мм, золото, инд

Арт. 903-3-ABSG-G-24

Скачать прайс-лист на: Мнемосхемы тактильные

Актуальный прайс-лист на Мнемосхемы тактильные на сегодняСкачать прайс-лист на продукцию: Мнемосхемы тактильные

Какую тактильную мнемосхему выбрать?

При подборе подходящей тактильной мнемосхемы необходимо определиться с материалом основы, размером таблички, а также с ее дизайном.

Материалы

  • Пластик (ПВХ)

Тактильные мнемосхемы, произведенные из пластика, являются самыми бюджетными и практичными вариантами адаптации объектов социального назначения для людей с нарушенной функцией зрения. Пластиковые мнемосхемы сочетают в себе прочность и надежность в использовании, легко крепятся на жидкие гвозди или двусторонний скотч. Также они могут устанавливаться и на специальные стойки. Основой для такой мнемосхемы служит ПВХ пластик с полноцветной заливкой цветом и толщиной 3-4 мм.

  • Оргстекло

Тактильные мнемосхемы, произведенные из органического стекла, являются очень прочными и эстетичными вариантами адаптации социально-значимых объектов для незрячих и слабовидящих людей. Мнемосхемы из оргстекла обладают антивандальными свойствами и устанавливаются с помощью дистанционных держателей. Такие мнемосхемы смотрятся стильно и эффектно, имеют высокие эксплуатационные характеристики и подходят для использования как в помещении, так и на улице.

  • Композит

Тактильные мнемосхемы, произведенные из композитного материала, состоят из алюминиевой основы и полимерного наполнителя. Композитные таблички имеют высочайшие характеристики прочности, выдерживают большие перепады температур, а также являются огнеупорными. Они прослужат долгое время как при эксплуатации внутри, так и снаружи помещений с высокой проходимостью. Данные мнемосхемы для адаптации объектов социального назначения легко устанавливаются как на настенные крепления, так и на специальные стойки.

  • Пластик под металл

Тактильные мнемосхемы на основе из металлизированного ABS пластика являются высококачественными и эстетичными вариантами адаптации социально-значимых объектов для незрячих и слабовидящих людей. Такие таблички можно использовать в помещениях и на улице, так как материал имеет высокую прочность и влагоустойчивость. Изделия выполняются из ABS пластика с двухслойным защитным покрытием под золото или серебро и обладают солидным внешним видом.

  • Сталь

Тактильные мнемосхемы, произведенные из стали с применением порошково-полимерной покраски, являются отличным решением для адаптации объектов социально-культурного назначения с большой проходимостью. Мнемосхемы из стали обладают высокими антивандальными характеристиками и жаропрочностью, а также выдерживают большие перепады температуры. Поэтому данные таблички имеют особую надежность и долговечность, могут использоваться внутри и снаружи помещений.

Размеры

  • Тактильные мнемосхемы могут быть изготовлены по вашему индивидуальному размеру;
  • 321 х 411 мм – размер мнемосхем, размещаемых в маленьких помещениях;
  • 470 х 610 мм - размер мнемосхем, размещаемых в небольших по площади помещениях;
  • 630 х 800 мм - размер мнемосхем, применяемых для больших площадей здания с множеством объектов на ней;
  • 905 х 1150 мм - размер мнемосхем для открытых уличных территорий или территорий многообъектного комплекса помещений.

Дизайн

Дизайн тактильных мнемосхем включает в себя:

  • Информацию, которая будет нанесена на мнемосхему

Основная информация – это план помещения, а также название учреждения, краткая информация о нем и т.д.

  • Цветовое исполнение

Цвет основы мнемосхемы должен контрастировать с цветом информации, которая на нее наносится.

  • Дополнительные элементы (логотип и др.).

Варианты крепления мнемосхем для слепых

Где и как необходимо устанавливать тактильные мнемосхемы

Места для установки мнемосхем

При установке тактильных мнемосхем необходимо соблюдать определенные правила, которые зависят от места размещения таблички. Рассмотрим три варианта мест для установки мнемосхем, регламентированных п. 6.3.6, п. 6.5.7, п. 8.1.6 СП 59.13330.2016, п. 5.8 СП 59.13330.2012.

При входе на комплексный объект

При входе в здание социального назначения

У двери блока санитарно-гигиенической комнаты и других небольших помещений

  • на расстоянии 1,5-2 м после входа
  • с правой стороны от входа
  • на высоте от 1,2 до 1,6 м от уровня пола



  • на удалении от 2 до 4 м от входа
  • по ходу движения с правой стороны
  • на высоте от 1,2 до 1,6 м от уровня пола



  • на расстоянии 0,1-0,5 м от края двери
  • со стороны дверной ручки
  • на высоте от 1,2 до 1,6 м от уровня пола

Способы крепления мнемосхем

Для удобства эксплуатации тактильных мнемосхем рекомендуется крепить их на специальные наклонные стойки, в том числе и мобильные. Также могут применяться и другие способы крепления мнемосхем. Следует выбирать их в зависимости от материала таблички и места ее установки:

  • ПВХ пластик – жидкие гвозди, двусторонний скотч, стойка;
  • Оргстекло – дистанционные держатели, стойка;
  • Композит – настенные крепления, стойка;
  • Пластик под металл – жидкие гвозди, двусторонний скотч, стойка;
  • Сталь – настенные крепления, стойка.

Комплектация

Тактильные мнемосхемы являются неотъемлемой частью адаптации социально-значимых объектов в рамках программы «Доступная среда». Нашими специалистами были разработаны комплекты с интегрированной системой вызова помощи и необходимыми креплениями, которые смогут обеспечить ещё более доступное пребывание маломобильных категорий населения на территории объекта.
