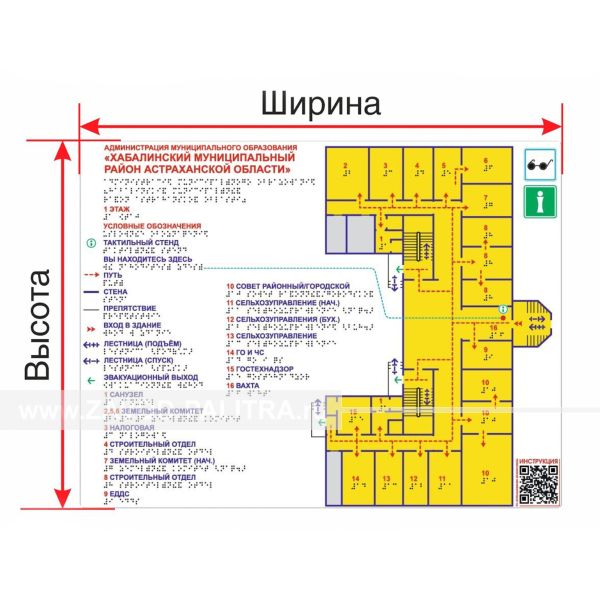

Мнемосхема тактильная (эконом.) на композите 4 мм с индивидуальными размерами

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Тактильная мнемосхема — специальное тифлотехническое устройство для пространственной ориентации людей с нарушениями зрения, включающее тифлографическую схему и текстовые описания, продублированные шрифтом Брайля. Конструкция допускает как настенный монтаж, так и установку на вертикальную стойку, что обеспечивает гибкость размещения в любом помещении. Монохромное исполнение делает такие мнемосхемы экономичным решением для адаптации среды для незрячих людей. Они играют ключевую роль в тактильном оснащении пространств и регламентируются нормативным документом СП 59.13330.2020. Выполнено по ГОСТ Р 56832-2020.

Описание объекта закупки

Изделие представляет собой информационный указатель с тактильным планом помещений или территории, разработанным с учётом восприятия незрячими людьми. Информация должна быть представлена в визуальной и тактильной форме. Для обеспечения доступности указатель включает специальные зоны с текстом по Брайлю. Учитывая, что изделие предназначено в том числе для незрячих, не владеющих чтением по Брайлю, информация дублируется тактильным плоскопечатным способом. Содержание должно быть адаптировано под особенности восприятия тотально незрячих и слабовидящих людей.

Требования к материалам

Для обеспечения эстетики и высоких эксплуатационных свойств тактильные элементы должны изготавливаться на основе листового алюминиевого композита толщиной от 4 мм, покрытого однородной цветной плёнкой. Цвет фона согласовывается с заказчиком. Толщина плёнки не должна превышать 100 мкм, окраска — производиться «в массе». Печатное окрашивание не допускается, так как оно сокращает срок службы изделия. Основа плёнки должна иметь равномерный клеевой слой, рассчитанный на уличную эксплуатацию не менее 1 года.

Требования к информационному содержанию

Тактильный рельефно-графический план должен передавать (по согласованию с заказчиком): местонахождение мнемосхемы, названия объектов, расположение препятствий и иную информацию, влияющую на безопасность незрячего или слабовидящего человека. Вся графика должна быть пропорциональна реальному расположению объектов. Запрещено представление пространственной информации под изменённым углом или в обратно пропорциональном направлении.

Тактильный указатель должен содержать зоны восприятия для следующих категорий МГН:

• для слабовидящих
• для тотально слепых, не владеющих чтением по Брайлю
• для тотально слепых, владеющих чтением по Брайлю

При разработке навигации следует использовать систему взаимосвязанных мнемосхем на разных этапах движения. Схемы в холле или на этаже должны давать полную информацию об объекте, услугах и зонах их оказания, поэтому их разработка требует комплексного подхода. В итоге система мнемосхем должна не только информировать об объекте, но и позволять незрячему самостоятельно ориентироваться, используя промежуточные схемы как ориентиры.

Требования к цветовому решению

Изделие выполняется в двухцветном варианте: монохромный фон (согласовывается с заказчиком) и чёрные символы Брайля. Тактильно-графическое изображение и фон не должны иметь видимых стыков или дефектов печати, чтобы соответствовать высоким эстетическим стандартам.

Требования к качеству тактильной поверхности

Тактильные указатели, изготовленные послойно-полимерным методом, лучше всего воспринимаются незрячими с разным уровнем подготовки. Тактильная поверхность формируется из набора полимерных слоёв, где каждый последующий слой полимеризуется УФ-излучением на предыдущем.

Высота рельефно-точечного шрифта — 0,6–0,7 мм, но не менее 0,5 мм согласно ГОСТ Р 51671-2020.
